3-Fase transformatorenDe 3-fase transformatoren van AEE bieden een grote veiligheid, levensduur en betrouwbaarheid. De volledig op maat gemaakte 3-fase transformatoren kunnen worden vervaardigd in enkelstuks, kleine oplages maar ook grotere oplages, volledig volgens uw specificaties. Ook behoort de inbouw in een kast of paneel-integratie tot de mogelijkheden.
Een 3-fase transformator is een transformator voor grote vermogens die gebruikt wordt in een driefasig hoogspanningsnet om het spanningsniveau te veranderen. Wanneer u op zoek bent naar transformatoren met een groot vermogen, bieden de 3-fase transformatoren van Automatic Electric Europe de oplossing. |
Omschrijving
Principe van driefasentransformatoren
3-fase transformatoren kunnen worden gezien als drie gekoppelde 1-fase transformatoren, waarbij de primaire en secundaire wikkelingen op één magnetiseerbare kern zijn aangebracht. Op elke been van de magnetiseerbare kern zit 1 primaire en 1 secundaire wikkeling. Die ingaande spanning wordt via een ster (Y) of in driehoek (Δ of D) schakeling in een hogere of lagere spanning omgezet, welk ook weer is uitgevoerd in ster (Y) of in driehoek (Δ of D). Zowel de primaire als de secundaire uitvoering word bepaald aan de hand van wat er vereist wordt.
Kenmerken van de 3-fase transformator:
- Drie-fase transformatoren uitgevoerd als spaartransformator of als gescheiden wikkelingen.
- Standaard frequentie 50/60Hz
- Luchtgekoeld
- Isolatieklasse E
- Beschermingsklasse IP00
- Type uitvoering, vanaf UI60 tot UI300 lange zijde.
(zie tab Maatvoering voor meer informatie) - Opgebouwd met aanraakveilige klemmen
- Betrouwbaar en lange levensduur
Transformatoren kunnen probleemloos kortstondig met 10-15% overbelast worden.

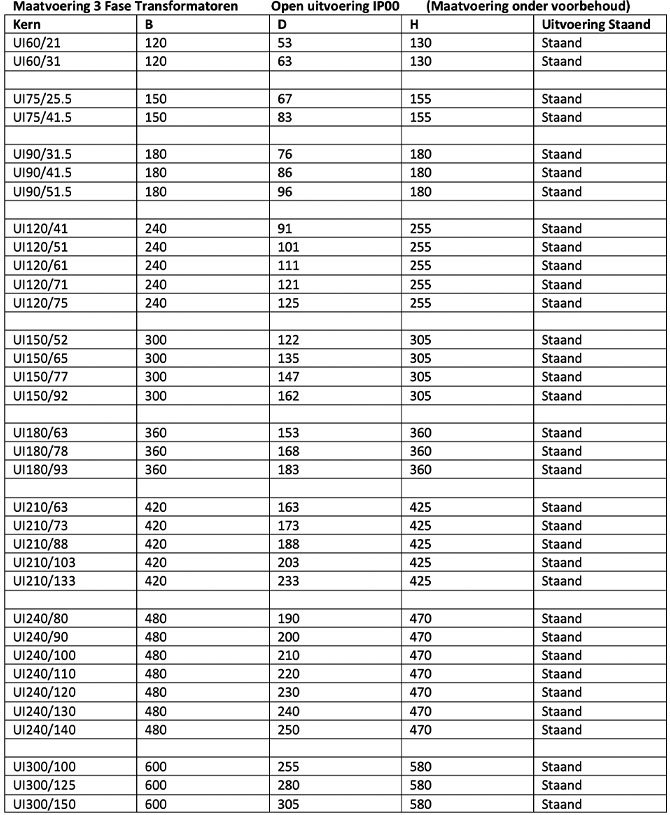

Maatvoering
Opties
Opties voor een 3-fase transformator:
- Liggend of staand uitgevoerd.
- Extra spanningen/aftakkingen, zowel primair als secundair.
- Gezekerd.

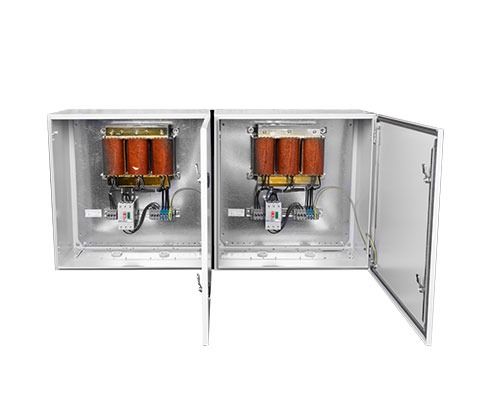

- In kast uitgevoerd ( IP21 tot IP66).
- 3 naar 1 fase transformator.
- Spaar of gescheiden wikkeling.
- Nulpuntstransformator.
- Zig-zag schakeling
- Andere isolatieklasse dan E (=standaard)
- Gelijkrichter
Certificering/veiligheid
Alle transformatoren van AEE worden gemaakt volgens de NEN- IEC61558 norm en zijn voorzien van een CE-markering. Tevens kunnen de transformatoren van AEE met Lloyds keurmerk gemaakt worden, en volgens de UL/CSA normen.
AEE denk ook met de klant mee aan de veiligheid. Wij gebruiken een eigen kwaliteitssysteem, die aangepast kan worden naar de wensen en eisen van de klant.
